cable de televisió rg6 quad shield
Aplicació
Per utilitzar-lo en longituds més llargues de CATV

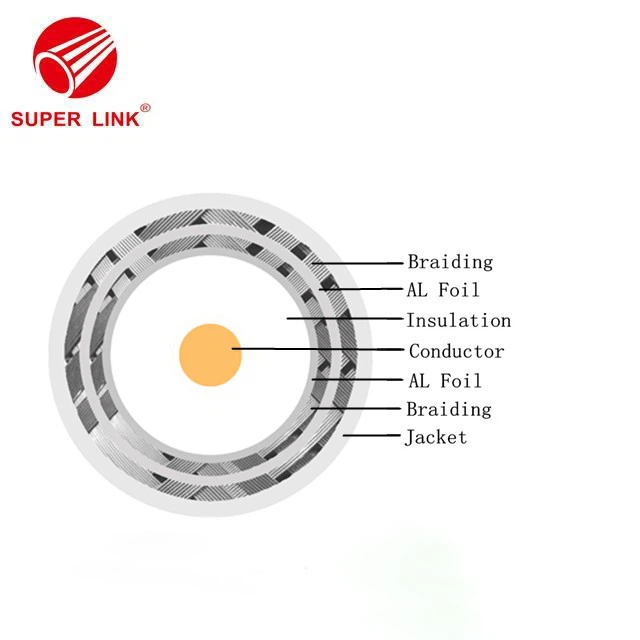

Paràmetres de construcció
Conductor interior | Acer revestit de coure de 0,040/1,02 mm/18AWG |
Dielèctric | PE escumat de 0,18/4,57 mm (polietilè expandit amb gas) |
Escut 1 | Polipropilè d'alumini encolat de 0,18/4,75 mm |
Escut 2 | Filferro trenat d'alumini 60% de cobertura |
Escut 3 | Polipropilè d'alumini encolat de 0,187/4,75 mm |
Escut 4 | Filferro trenat d'alumini 60% de cobertura |
Jaqueta | PVC 0,268±0,006/7,6±0,15 mm (CMR o CMG) |
Gruix de la jaqueta | 0,030/0,76 mm |
Característiques elèctriques
Resistència del conductor interior | El Max. a 20 ℃ ha de ser< 87="" ω/km="" 26,6ω/1000=""> |
Capacitat | 52 ±3 pF/m 15,9 ±0,9 pF/ft |
Impedància | 75 ± 3 Ω |
Pèrdua de retorn | entre 5 i 1000MHz:> 22 dB |
Velocitat de propagació | 0.85 |
Prova Sparker (VAC) | 4 |
Atenuació (20 ℃)
Freqüència (MHZ) | Atenuació màxima (dB/100 peus) | Atenuació màxima (dB/100m) |
5 | 0.58 | 1.9 |
187 | 2.85 | 9.35 |
211 | 3.05 | 10.00 |
350 | 3.85 | 12.63 |
450 | 4.4 | 14.43 |
550 | 4.9 | 16.08 |
750 | 5.65 | 18.54 |
